Zweckverband Bodensee-Wasserversorgung
Erneuerung des Prozessleitsystems im Bereich Verteilbetrieb und Prozessleitsystem, Fernwirk- und Übertragungstechnik
Der Zweckverband Bodensee-Wasserversorgung (BWV) ist in seinem Einzugsgebiet für die Verteilung von etwa 125 Millionen Kubikmeter Trinkwasser pro Jahr verantwortlich.

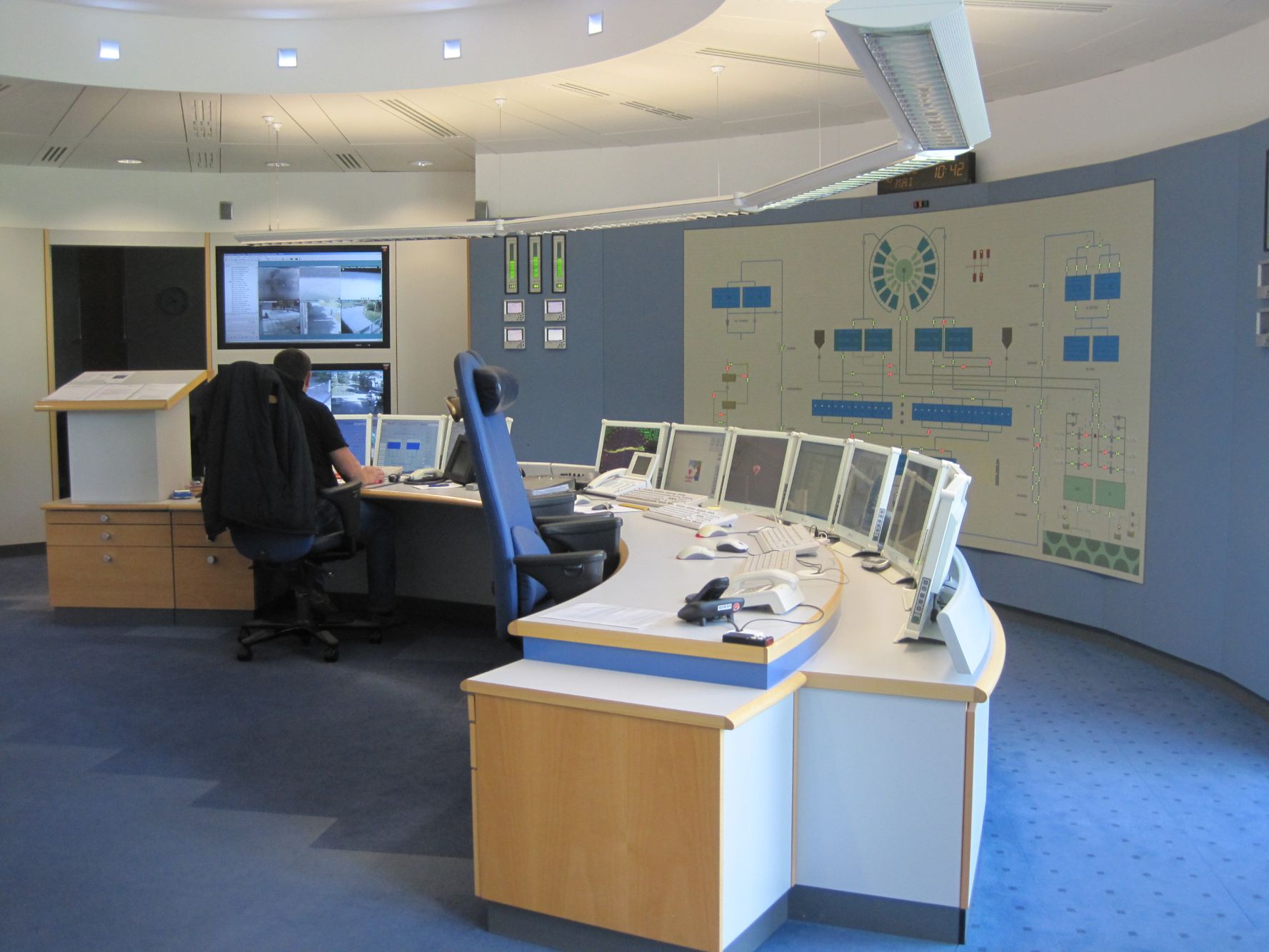

Die zentrale Schaltwarte Stuttgart überwacht das Verteilnetz „nördlich der Donau“. Das vorhandene Leitsystem Viewstar 750 wurde in der zentralen Schaltwarte und sechs Unterzentralen durch das Prozessleitsystem PMSXpro der Fa. ME-Automation Projects ersetzt. Dabei mussten betriebsspezifische Funktionen und Programme in das neue Leitsystem integriert und Schnittstellen zur Fernwirk- und Übertragungstechnik und zu externen Datenverarbeitungs¬systemen (u.a. TeBIS und SAP) realisiert werden. Die Erneuerung des Prozessleitsystems wurde im laufenden Betrieb ausgeführt.

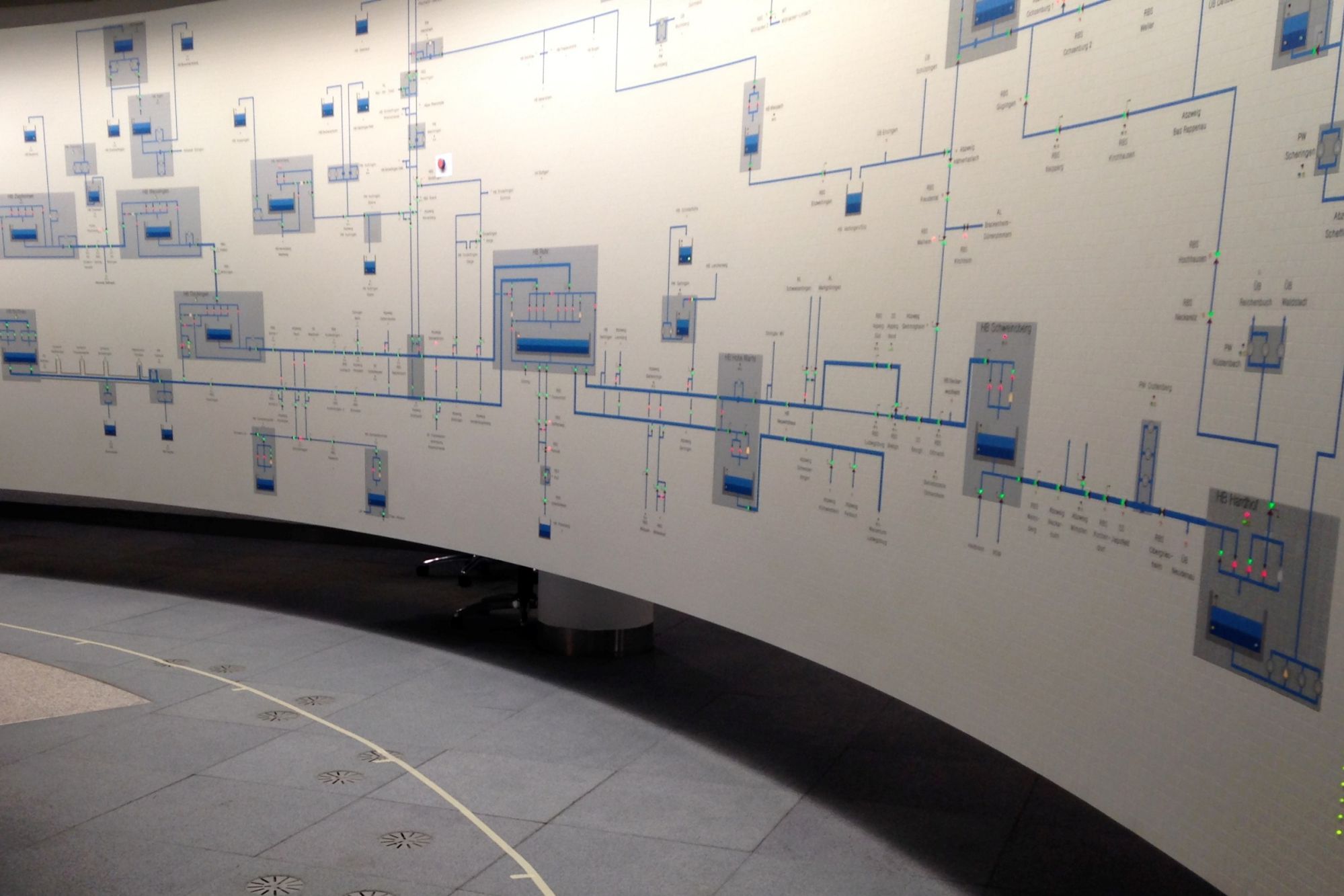

In der zentralen Schaltwarte wurde außerdem das vorhandene Meldebild durch eine Großbildwand ersetzt.
Die Umsetzung der bestehenden Fernwirktechnik (Linienstruktur) auf eine neue Netzwerktechnik (WAN) erfolgte bauseits durch die BWV.
Die Gesamtkonzeption beinhaltet die Maßnahmen zur
- Erneuerung des Prozessleitsystems Verteilbetrieb in der Zentralwarte und den sechs Unterzentralen. Betriebsspezifische Sonderfunktionen müssen in die neue Anwendersoftware integriert werden.
Der Umbau muss im laufenden Betrieb erfolgen. - Technisch-wirtschaftliche Betrachtung Zwei-Warten- und Ein-Warten-Lösung.
- Ablösung der klassischen Fernwirktopologie durch Aufbau einer WAN-/LAN-Struktur. Dafür werden ca. 190 Stationen mit DSL- und Routertechnik für eine Kommunikation nach IEC 60870-5-104 ausgerüstet.
- Erneuerung der Gerätetechnik für 38 Stationen, die bauartbedingt nicht mit
DSL-Technik ausgerüstet werden können. - Umschluss- und Terminplanung
Kenndaten
- Prozessleitsystem Verteilbetrieb
– Zentralwarte mit 6 Unterzentralen
– verteilte Systemarchitektur mit 12 redundanten Prozessservern
– 8 Bedienplätze, 2 Engineeringstationen
– Großbildwand mit 4 x 2 Monitoren 60“, Großbildmanagementsystem
– > 250 Fernwirkstationen in 44 Linien - Prozessleitsystem Verteilbetrieb
– Zentralwarte mit 6 Unterzentralen
– 2 Doppelrechnersysteme, 6 Leitrechner
– 17 Bedienpätze, 5 Engineeringstationen
– > 250 Fernwirkstationen in 44 Linien - Prozessleitsystem Aufbereitungsbetrieb
– Doppelrechnersystem, 7 Bedienplätze
– 21 Fernwirkstationen in 3 Linien
– > 20 Automatisierungsstationen
- Übertragungstechnik
Leistungen
- Entwurfsplanung
- Ausführungsplanung
- Vorbereitung der Vergabe
- Mitwirkung bei der Vergabe
- Objektüberwachung
- Bestandsaufnahme mit Analyse / Bewertung
- Konzepterstellung
